Замена электропроводки в квартире своими руками. Рекомендации

Рекомендации новичкам по замене электропроводке в квартире самостоятельно.

Если вы затеяли ремонт в квартире своими руками, его необходимо начать с замены электрической проводки. Как правило, старая, выполненная из алюминия, обладала прекрасной работоспособностью в 70-80-е, когда не предполагалось, что она может быть нагружена большим количеством электроприборов и бытовой техники. Но все течет, все изменяется и, с учетом современных требований, рекомендуется замена старой алюминиевой проводки на новую медную. Конечно, вы можете обратиться за помощью к специалистам, но если нет такой возможности, то придется все делать своими руками. Такое, кстати, бывает довольно часто.
Замена электрической проводки — обширная тема и новичку, который не имеет опыта электромонтажных работ, довольно сложно сразу разобраться что к чему, ведь информация новая и неизученная. Но думаю, что «у страха глаза велики», на самом деле знать нужно не так уж и много, просто информация должна быть систематизирована и «по порядку» уложена в голове. Как только все будет усвоено, можно смело приступать к работе.

Прокладка новой или ремонт старой?

Сразу стоит оговориться, если уж решились на замену, то делать это стоит полностью, с заменой всех розеток, выключателей, и кабеля до самого щитка.
Полумеры и экономия в этом деле не имеют смысла и такое решение, как частичная замена проводки, может иметь смысл только как временное решение при различных ЧП, таких, например, как обрыв.
Если вы не планировали делать ремонт, то вполне допустимо заменить проводку в месте ее обрыва. При условии, конечно, что это единичный случай.

Изучите, как расположена старая проводка

Приступая к замене проводки во всей квартире, изучите, каким образом проложена старая, т.е. детально ознакомьтесь с ее схемой. Конечно, спустя годы иногда трудно найти схему, бегло набросанную на обрывке листка электриком, либо по причине принципиального отсутствия таковой. На этот случай тоже есть секрет, можно воспользоваться металлоискателем, настроив его на алюминий или медь.
Конечно, наиболее удобный вариант, если ваша старая проводка расположена в специальных штробах в стенах, тогда вам только лишь необходимо удалить шпатлевку и использовать их для прокладки нового провода.
В некоторых типовых квартирах проводка, расположенная в полу, расходится по помещениям, и уж потом поднимается по штробам или пустотам в стенах к выключателям и розеткам. Штробы в полу в свое время были выполнены непосредственно на заводе. Закрыт такой пол, как правило, паркетом или другим деревянным покрытием.
В таких случаях, если вы не планируете срывать ваше напольное покрытие, вам необходимо будет обрезать магистральный провод и проложить новую проводку доступным способом. Будьте осторожны, не забывайте, что штробление, в сметном деле называемое пробивкой борозд в бетонных, кирпичных конструкциях, запрещено для несущих конструкций и перекрытий, так как это снижает несущую способность здания в целом!
И, конечно, самый простой и доступный вариант замены проводки, когда она смонтирована открытым способом в специальном канале. В таком случае замена не составит вам труда.
Применяйте такой способ, если отсутствуют готовые штробы под проводку в несущих конструкциях вашего здания.

Выбор провода

Основа любой электрической активности в вашем доме — это, разумеется, провод. Потому, к его приобретению нужно подойти особенно внимательно, ведь от выбора зависит качество монтажа и долговечность.
Существует два вида электрокабеля:
• жесткий
• и мягкий.
В жестком жила состоит из единственной толстой проволоки, в мягком она соединена из ряда скрученных между собой мелких проволочек. Какой провод лучше, выбирает каждый, как профессионал, так и любитель, исходя из своих предпочтений и опыта. В принципе, приемлем как первый, так и второй вариант. Единственное что, покупайте провод отечественного производства, он наиболее оптимален по соотношению «цена-качество».

Расчет длины электропроводки и ее сечения

Далее необходимо составить схему всех потребителей, светильников, розеток и выключателей. Для этого находим расположение электрического щитка в квартире и откладываем расстояние от щитка до каждого потребителя в квартире, включая розетки и выключатели. Складываем все полученные расстояния, прибавляем к ним десять процентов, чтобы был запас — в результате имеем необходимую длину провода для полного монтажа электропроводки в квартире.
Для освещения требуется сечение провода 1,5 квадратных миллиметра, для розеток — 2,5 квадратных миллиметра.
Для подключаемых электроприборов рекомендуемые данные о сечении электропровода приводятся в техническом паспорте.
По ГОСТ провод имеет 3 жилы: белая соответствует фазе, синяя — нулю, а желтая либо зеленая -это заземление.

Архитектура электрической проводки в современной квартире

Схема электрической проводки в каждом конкретном случае может быть разной, поскольку в каждой квартире, в каждом доме используется свое количество розеток, свое количество освещений, различной стационарной техники, а архитектура – это общая концепция, на основании которой уже каждая конкретная схема разрабатывается.

Рассмотрим архитектуру электрической проводки в современной квартире. В многоквартирных домах на лестничных клетках устанавливаются ЭРШ, что расшифровывается как этажный распределительный щит, в котором от общего стояка делаются ответвления. На каждую квартиру устанавливается вводной автоматический выключатель и счетчик электрической энергии.

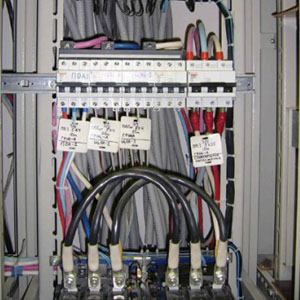

Дальше от ЭРШ вводной кабель заходит в квартиру, устанавливается отдельный квартирный ЩК, непосредственно в котором монтируются модульные электрические аппараты защиты: автоматические выключатели, УЗО и другое вспомогательное оборудование. Далее, от электрического щита групповыми кабельными линиями выполняются отдельные распределительные группы для подключения стационарной бытовой техники, группы освещения, розеточные группы и т.д.

Таким нехитрым способом сегодня выполнена архитектура электропроводки в каждой современной квартире.

Приступаем к замене кабеля

Первое. Полностью отключите электрический ток в квартире. Будьте осторожны. Убедитесь, что электричество действительно отсутствует. Сделать это можно с помощью отвертки – индикатора фазы. Как только отвертка попадает в фазу, а палец поджимает вывод на ее торце – индикатор загорается.
Второе. Кабель подсоединяется к щитку в коридоре и уже оттуда прокладывается по щтробам ко всем помещениям, подключаются розетки и выключатели.
Третье. Можно поступить немного по-другому: протянуть провода от комнат к щиту. В таком случае сначала меняется кабель в любой из комнат, которая временно подключается посредством клеммников к распредкоробке. Такой вариант подойдет, если вам приходится жить в квартире время ремонта.

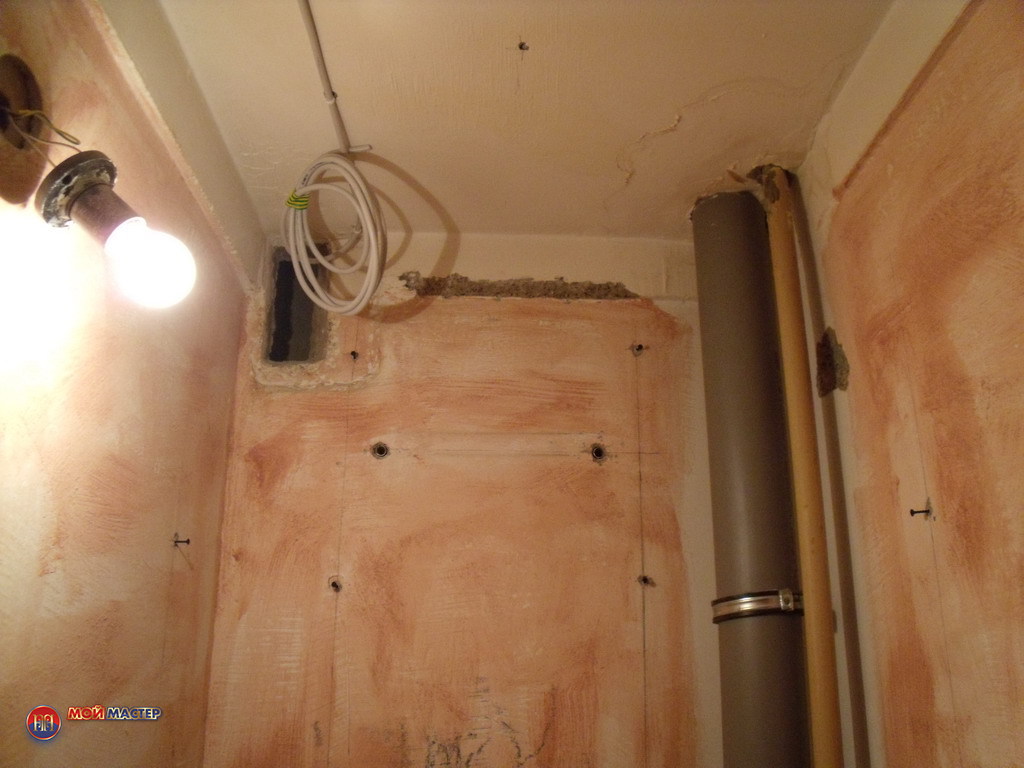

Четвертое. После подключения всех кабелей их укладывают в подготовленные старые штробы, либо выполняют новые с помощью разметки, перфоратора и болгарки. Все закрывается шпатлевкой или штукатуркой.
Пятое. Монтаж розеток, выключателей производится в последнюю очередь после полного высыхания штроб.

На этом монтаж проводки заканчивается. Остается окончательная отделка поверхностей.
